Принцип действия и устройство систем водяного отопления



ООО "Сантех-Система" предоставляет следующие виды услуг - сантехнические работы (установка сантехники, монтаж трубопроводов,замена стояков), монтаж и ремонт отопления (монтаж розлива, стояков, установка отопительных приборов, изготовление и монтаж регистров отопительных из гладких труб, промывка и опрессовка систем отопления), монтаж и изготовление металлоконструкций (заборы из профнастила, сетки рабицы, профильной трубы, ограждения, козырьки, навесы, лестницы, пандусы, эстакады), отделочные работы!

Звоните по сантехническим работам и трубопроводам:
Тел. 8-910-10-10-901. E-mail: santeh-systema@yandex.ru

На нашем сайте Вы можете сделать заявку на сантехнические, строительные работы и металлоконструкции



Рассмотрим назначение некоторых устройств, входящих в состав котельного оборудования.



Расширительный бачок

Система водяного отопления имеет определенную вместимость. Внутреннее гидравлическое давление в замкнутой системе, заполненной водой, при повышении температуры и стремлении воды к расширению повышается. Повышенное давление в замкнутой системе отопления может превзойти предел прочности отдельных ее элементов и привести к аварии. Поэтому в систему водяного отопления вводится расширительный бак (демпфер).

Расширительный бачок выполняет несколько важных функций.

1.      Прием приращенного объема воды в системе, образовавшегося за счет теплового расширения при ее нагревании, для поддержания расчетного гидростатического давления.

2.      Восполнение убыли объема воды в системе при понижении ее температуры и при незначительной утечке.

3.      Удаление с открытого типа бочка избытка воды в водосток при переполнении системы.

4.      Сбор воздуха, выделяющегося из воды при ее нагревании в теплогенераторе (котле).

Воздух в системе попадает с водопроводной водой, в которой при комнатной температуре его растворено примерно 40 мг/л. При нагревании до максимально-расчетной температуры (+95 оС) растворяемость воздуха уменьшается до 3 мг/л. Выделившиеся воздушные пузырьки (35-37 мг/л) всплывают в водяном потоке по главному стояку в расширительный бак, а оттуда удаляются в атмосферу.

Расширительные бачки бывают двух типов.



Расширительный бачок открытого типа



Расширительный бачок открытого типа – емкость, дно которой соединено с трубой отопительной системы. Уровень воды в нем зависит от объема жидкости в системе. Чем вода горячее, тем больше ее объем. Размещают открытый бачок над верхней точкой системы отопления, как правило, в чердачном помещении дома, при этом бачок теплоизолируют для уменьшения потери тепла через стенки.

Открытого типа бачки громоздки, негерметичны, не эстетичны для их размещения в помещении.



  Расширительные мембранные баки для отопления



Расширительный бачок закрытого типа (мембранный)



Расширительный бачок закрытого типа (мембранный) представляет собой герметичную металлическую емкость – капсулу шарообразной или овальной формы, разделенную внутри герметичной мембраной из термостойкой резины на две камеры – воздушную и жидкостную. В воздушной части есть клапан, который при сильном повышении давления стравливает (спускает) воздух и тем самым позволяет жидкости занять внутренний объем бачка. При повышении водяного давления мембрана прогибается и выдавливает воздух из бачка. Когда водяное давление падает, мембрана «возвращается на место», воздух через клапан попадает в бачок. В другом исполнении одна камера на заводе-изготовителе заполняется под давлением газа (азотом). Другая камера в рабочем положении соединяется с системой отопления и от имеющегося в ней давления заполняется теплоносителем (водой). Давление в обеих камерах будет стремиться к выравниванию. Таким образом, изменение давления в системе отопления приводит к соответствующему изменению объема газа и теплоносителя в расширительном баке. Бачек ставят в любом месте отопительной системы, но, как правило, рядом с котлом, а при наличии аппарата горячего водоснабжения второй бачок устанавливают рядом с бойлером. Объем мембранного бачка варьируется в зависимости от мощности котла и объема теплоносителя.

Бачок закрытого типа выгодно отличается от бачка открытого типа. Во-первых, в закрытом бачке не происходит соприкосновения жидкости с воздухом: жидкость не испаряется и не окисляется кислородом (и не разъедает внутреннюю поверхность труб и радиаторов). Во-вторых, из закрытого бачка жидкости никогда не выльется наружу и не испортит отделку стен и пола.

В-третьих, бачок закрытого типа можно поставить в любом удобном месте системы отопления.

Бачки открытого типа изготавливают по типовым чертежам из листов 3-4-миллиметровой стали и сверху снабжают крышкой для осмотра и окраски. Баки могут быть цилиндрической или прямоугольной формы. Схема устройства открытого типа бачка показана на рис. 1. В корпусе бака имеется несколько патрубков для присоединения труб. Патрубок (1) предназначен для соединения расширительной трубы, по которой вода поступает в бачок; патрубок (2) соединяется с переливной трубой, сообщающейся с атмосферой; патрубок (3) сообщается с контрольной (сигнальной) трубой, на которой установлен кран. При заполнении системы водой вытекание воды при открытом кране сигнализирует о наличии воды в баке, а следственно, и в системе. Уровень воды не должен быть ниже уровня патрубка (3), если при открытом кране вода не вытекает, ее следует добавить. На рисунке этот уровень показан пунктирной линией. Патрубок (4), расположенный ближе к дну бачка, предназначен для соединения циркуляционной трубы, через которую вода отводится в систему отопления; патрубок (5) с пробкой нужен для спуска воды из бачка для профилактического осмотра и ремонта. Показанные на схеме расположения патрубков могут быть изменены. Размеры бака рассчитываются в зависимости от общего объема воды в системе отопления.



Расчет объема открытого расширительного бачка



 Жидкости практически не сжимаются. Поэтому при условии, что закрытая система отопления полностью заполнена теплоносителем, даже незначительное увеличение его объема за счет теплового расширения приведет к аварийному увеличению давления. В результате произойдет срабатывание предохранительного клапана, имеющегося в  системе, и избыточная часть теплоносителя выльется наружу.

Емкость расширительного бака подбирается таким образом, чтобы в пределах рабочего диапазона температур тепловое расширение теплоносителя не привело бы к увеличению давления в системе выше давления срабатывания предохранительного клапана.

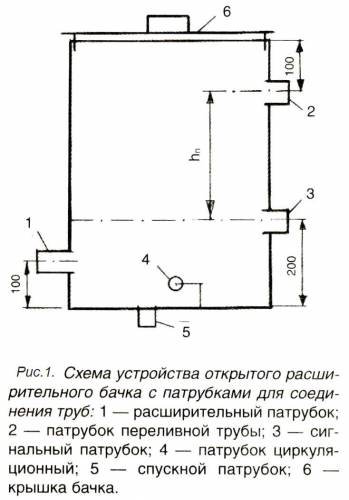

Полезный объем расширительного бака, ограниченный высотой hn (см. рис. 1), должен соответствовать увеличению объема воды, заполняющей систему отопления  при ее нагревании до средней расчетной температуры.

Увеличение объема воды в системе отопления определяют по формуле:



Vc= t Vc,

где:

Vc – общий внутренний объем отопительного котла, труб с арматурой, радиаторов и т.д., или, что то же самое, объем воды в системе при начальной температуре, м3 (л);

t – изменение температуры воды от начальной до среднерасчетной;

c – среднее значение коэффициента объемного расширения воды (0,0006).

            Полезный объем расширительного бака (Vпол) должен быть больше или равен увеличенному объему воды (Vc).

            Например. Объем воды в системе равен 250 л. Начальная температура воды – 16 оС, среднерасчетная температура – 90 оС.



t = 90 – 16 = 74 оС.



            Находим полезный объем расширительного бака:



Vпол  > V с = 0,0006 * 74 * 250 = 11,1 л.



Воздушный клапан



Воздушный клапан, или «воздушник», выводит воздух из системы. Изначально систему заполняют до тех пор, пока в ней не остается воздуха. Но в процессе нагрева жидкости могут появиться воздушные пузырьки (как в кипящем чайнике). Пузырьки образуют воздушную пробку и препятствуют прохождению жидкости по трубам и батареям. Так вот, воздушная пробка и выводится автоматически через воздушный клапан. Для этих же целей используется сепаратор – отделитель воздуха в сборе с манометром, предохранительным и воздушным клапанами.



            Циркуляционный насос



В системе с принудительной циркуляцией для движения теплоносителя нужен циркуляционный насос. Его конструкция довольно проста: чугунный корпус, в котором находится ротор с закрепленной на нем крыльчаткой. Вращение ротора с крыльчаткой заставляет теплоноситель двигаться по отопительной системе. Циркуляционные насосы бывают двух типов: с мокрым и сухим ротором. Смазка подшипников насоса мокрых ротором осуществляется с теплоносителем системы отопления. Он же выполняет функцию охлаждения. Понятно, что для этого должна быть обеспечена непрерывная циркуляция воды через гильзу насоса. Отсюда вытекает обязательное требование к монтажу насосов с мокрым ротором – их вал всегда должен находиться в горизонтальном положении.

Как следует их названия насосов с сухим ротором, их мотор не соприкасается с теплоносителем. Обычно этот тип насосов применяется в системах, где надо осуществлять циркуляцию больших объемов воды. Насосы с сухим ротором имеют заметно больший КПД, чем их аналоги с мокрым ротором.



Бойлер (теплообменник)



Для приготовления горячей воды в системах автономного водоснабжения используются аккумулирующие баки (бойлеры), в которых нагревание происходит за счет теплообмена между теплоносителем отопительного котла и холодной воды, поступающей в бойлер из системы холодного водоснабжения.

Максимальная производительность достигается за счет принудительной циркуляции теплоносителя от котла. Данные бойлеры надежно защищены от коррозии и воздействия высоких температур, так как специально спроектированная форма внутренней емкости бака предотвращает образование накипи, благодаря чему бойлеры не нуждаются в специальном уходе.

Накопительные бойлеры имеют различные объемы аккумулирующего бака горячей воды – от 100 до 1000 л.

В автономных системах отопления, где предусмотрена установка бойлера для горячего водоснабжения, используются два циркуляционных насоса. Один для отопления, другой для горячего водоснабжения и один рециркуляционный насос горячего водоснабжения (ГВС) для подачи в бойлер воды с обратной линии ГВС.



Трубы



На рынке представлены трубы для систем отопления трех основных типов: стальные, медные и полимерные (полиэтиленовые, полипропиленовые, армированные алюминием, металлопластиковые).

Что касается стальных труб, то они всем хорошо известны и установлены в подавляющем большинстве российских квартир. Недостаток – подвержены коррозии, достоинство – стоят недорого.

Полимерные трубы всех типов удобны в монтаже, легки, не ржавеют, имеют низкий коэффициент сопротивления. Но цена их заметно выше, чем стальных.

Медные трубы также не ржавеют, красивы, но дороги и относительно сложны в монтаже.

Тип применения труб зависит от проекта системы отопления и выбирается из соображений обеспечения заданных характеристик: гидравлических, эксплуатационных, экономических и экологических.



Приборы автоматического регулирования температуры



Пульт управления котлом



Современные котлы автоматизированы: на передней панели каждого котла есть пульт управления. С помощью кнопок можно задать котлу режим работы – минимальный, экономный, усиленный.

Например, зимой хозяева надолго уезжают из дома, но чтобы система отопления не промерзла, задают котлу минимальный (он же поддерживающий) режим. И котел обеспечивает в доме температуру +5 оС.

Усиленный режим используется тогда, когда дом надо срочно нагреть, скажем, до температуры 20 оС. Нажимаем соответствующую кнопку, устанавливаем терморегуляторы на батареях на 20 оС. Автоматика пускает котел на полную мощность. А когда температура в комнатах достигнет заданного значения, выносные термостаты, установленные в помещении, срабатывают и автоматически включается экономный режим, он же поддерживает нужную температуру. В зависимости от режима работы автоматика подает то больше, то меньше топлива. Кроме того, в систему можно подключить недельный программатор и запрограммировать температуру на любой день.

В автоматическом блоке есть датчики, регулирующие на сбои в работе котла. Они отключают систему в критической ситуации (например, если корпус котла перегрелся или топливо закончилось, или если возникла другая неисправность). Но у автоматики есть и минус: отключается электричество, отключается и автоматика, следом за ней – вся отопительная система. Зато некоторые отечественные котлы работают без электричества, например АОГВ (агрегат отопительной газовый водяной), КЧМ (котел чугунный модернизированный, работает на газе). Если электричество часто отключают, то эту проблему для автоматической системы отопления можно решить двумя способами.

1.      Поставить аккумуляторы переменного тока, они способны недолгое время (от часа до суток) давать нужный ток.

2.      Поставить аварийный генератор, он автоматически включается при отключении электричества в сети и дает ток до подачи электроэнергии.



Терморегуляторы



 Для автоматического поддержания заданной температуры воздуха в помещении на отопительные приборы нужно установить терморегуляторы.



Они состоят из двух частей: регулирующего крана и термоголовки.

Поворотом термоголовки можно задать требуемую температуру воздуха. В ней же находится специальный состав, который при повышении температуры в помещении расширяется и механически воздействует на регулирующий кран.

Когда температура превышает заданную, доступ горячей воды в радиатор сокращается, а при понижении температуры – увеличивается.

С помощью терморегуляторов можно в разных комнатах поддерживать разную температуру.



Радиаторы



Производители отопительной техники предлагают широкий ассортимент радиаторов, практически на любой вкус. Выбирать надо, учитывая их технические характеристики, материал радиатора и эстетическое восприятие.

Теперь несколько слов о материалах, из которых изготавливают отопительные приборы, об их плюсах и минусах.



Чугунные радиаторы, установленные в большинстве старых российских домов, отлично всем известны.

Их основные достоинства: очень долговечны, хорошо отдают тепло и сопротивляются ржавчине, выдерживают достаточно высокое давление.

Недостатки: трудоемкость монтажа, не самый привлекательный внешний вид и большая тепловая инерция, вследствие чего с трудом поддаются регулировке радиаторными и комнатными термостатами без соответствующей регулировки температуры котельной воды.

Традиционный плюс отечественных чугунных радиаторов – низкая цена. Но надо иметь в виду, что это достоинство может быть практически сведено к нулю более высокой стоимостью их монтажа. Например, монтаж системы отопления из отечественных чугунных радиаторов и дешевых стальных труб обходится на 20-40% дороже, чем при установки легких, чистых и удобных для монтажа пластиковых труб и стальных или алюминиевых радиаторов.



Стальные панельные радиаторы наиболее популярны для установки в коттеджах. Они не рассчитаны на очень высокое давление, но это и не нужно. В загородном доме высокое давление в системе быть не должно. При этом они имеют хорошее соотношение цены и качества, высокую теплоотдачу, малое водосодержание. Стальные панельные радиаторы обладают относительно небольшой тепловой инерцией и хорошо поддаются автоматическому регулированию радиаторными термостатами.

Бывает два типа панельных радиаторов – с нижним и боковым подключением. В радиаторы с нижним подключением встроен термостатический вентиль, на который можно установить терморегулятор для поддержания в помещении заданной температуры. Как следствие, стоимость радиаторов с нижним подключением выше, чем аналогов с боковым подключением.

Главный недостаток – не выносят слива теплоносителя, не любят открытых систем отопления и систем, в которых используются трубы, не устойчивые к диффузии кислорода воздуха (например, некоторые виды полипропиленовых труб).



Алюминиевые радиаторы занимают как бы промежуточное положение между сталью и чугуном, объединяют в себе практически все преимущества и недостатки предыдущих групп радиаторов. Они имеют очень хорошую теплоотдачу, низкую массу привлекательный дизайн, выдерживают достаточно высокое давление. Но они довольно дорогие. Кроме того, алюминиевые радиаторы подвержены коррозии. Коррозия усиливается при образовании в системе отопления гальванических пар алюминия с другими металлами. В случае использования алюминиевых радиаторов желательно проведение противокоррозионных мероприятий, что вполне реально осуществить в частном доме. Стоит упомянуть и повышенную тепловую инерцию, присущую этому типу радиаторов. Имеет смысл пользоваться их в тех случаях, когда чугун или сталь по каким-либо причинам не отвечают поставленным требованиям. Существенное дополнение: качество радиатора во многом зависит от фирмы-изготовителя и качества исходного сырья.



Биметаллические радиаторы (имеющие алюминиевый корпус и стальную трубу, по которой движется теплоноситель) сочетают в себе все плюсы алюминиевых радиаторов: высокую теплопередачу, низкую массу, хороший внешний вид – и, кроме того, при определенных условиях имеют большую коррозийную стойкость и обычно рассчитаны на большее давление в системе отопления. Их основной недостаток – опять же высокая цена. Использование таких радиаторов для частного загородного дома экономически неоправданно, поскольку высокого давления в таком случае быть не должно и нет смысла дополнительно платить за это.



Стальные трубчатые радиаторы так же, как и биметаллические, разработаны для многоэтажного строительства. Обладают недостаточной площадью поверхности теплообмена, а следовательно, и невысокой полезной мощностью. Это самый дорогой тип радиаторов (в перерасчете 1 кВт). На российском рынке предлагается большое разнообразие трубчатых радиаторов разных форм и цветов. Эти радиаторы нередко используются не просто как часть системы отопления, но и как элемент дизайна помещения. Разновидность трубчатых радиаторов являются радиаторы для ванной комнаты. Такие радиаторы могут подсоединяться в систему отопления и оснащаться дополнительным электрическим нагревательным элементом.

Отопительные приборы, независимо от типа и материала, предпочтительнее располагать под окнами, чтобы поднимающийся теплый воздух блокировал движение холодного воздуха от окна.

Многим нравится, когда отопительный прибор закрыт декоративной панелью или решеткой, но следует помнить, что при этом теряется большое количество тепла, т.е. вы рискуете остаться в «недогретом»  помещении и потратить больше денег на топливо.








Заключив договор с ООО «Сантех-Система» на выполнение сантехнических, строительных, сварочных работ и работ по монтажу систем отопления и металлоконструкций, Вы можете быть уверены: в качестве и сроках выполнения сантехнических работ, в качестве и в правильном подборе сантехнических и строительных материалов, в гарантийном и сервисном обслуживании.
.

| || || || |
